一、產品概述

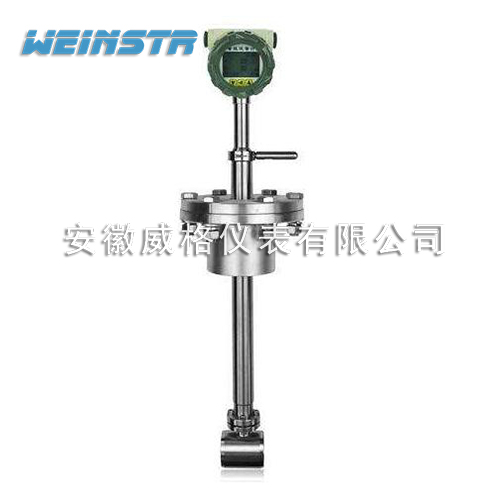

插入式渦街流量傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。 插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
二、工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
三、儀表特點
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
e.可測介質溫度達+350℃。
四、技術參數
| 公稱通經（mm） | 250，300， 400，500，600，700，800，900，1000~~ |
| 儀表材質 | 1Cr18Ni 9Ti |
| 公稱壓力（Mpa） | PN1.6Mpa；PN2.5Mpa |
| 被測介質溫度（℃） | －40～+250℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 精度等級 | 示值的±1.5% |
| 量程比 | 1:10；1:15 |
| 阻力損失系數 | Cd<2.6 |
| 輸出信號 | 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4 ~ 20mADC電流信號 |
| 供電電源 | 傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池 |
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
| 傳輸距離 | ≤500m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
| 允許振動加速度 | 1.0g |
